Mühlengetriebe ZM1600

Ursprünglicher Hersteller Mafa Dessau, GDW
Verwendung für Zementmühlen
Nennleistung / Motorleistung 1.600 kW
Auslegungsfaktor / Anlagenfaktor 1,6 (kein genormtes Berechnungsverfahren)
Antriebsdrehzahl 1.000 U/min
Übersetzungsverhältnis 58,79 und 54,10
Verwendete Lagerung Gleitlager
Gewicht des Getriebes ca. 80.000 kg (ohne Hilfsantrieb)
Reparaturmöglichkeit des Originalgetriebes Aufwendig, da große schwere Teile. Getriebestufen mit vergüteter Verzahnung und nicht dauerfest.

Ablösungsvariante 1: Getriebe VAKOMA 1606V-1

Nennleistung 1.600 kW
Anlagenfaktor 2,0 (Berechnung nach DIN 3990)
Antriebsdrehzahl 1.000 U/min
Übersetzungsverhältnis 57,975
Verwendete Lagerung Wälzlager
Gewicht ca. 54.000 kg
Mit Grundrahmen zur Anpassung an das Fundament.

Ablösungsvariante 2: Getriebe VAKOMA 1606V-2

Nennleistung 1.600 kW
Anlagenfaktor 2,0 (Berechnung nach DIN 3990)
Antriebsdrehzahl 1.000 U/min
Übersetzungsverhältnis 54,497
Verwendete Lagerung Wälzlager
Gewicht ca. 54.000 kg

Hinweis
Das Getriebe ZM1600 wird durch die Getriebe VAKOMA 1606V-1 und VAKOMA 1606V-2 mit dauerfest ausgelegten Getriebestufen abgelöst. Wälzlagerung für > 100.000 h (ca. 14 Jahre) ausgelegt. Abtriebswelle mit bzw. ohne durchgehende Bohrung. Geringe Anpassung an Fundament notwendig, Abstimmung dazu empfehlenswert. Lieferung eines Ablösegetriebes zweckmäßig mit neuem Hilfsgetriebe. Abtriebsseitige Membrankupplung kann projektiert werden.

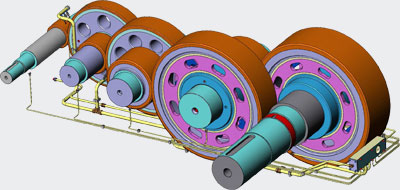

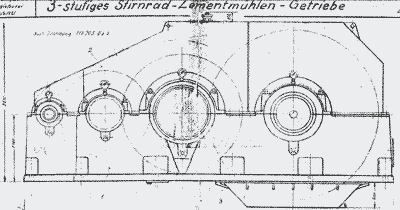

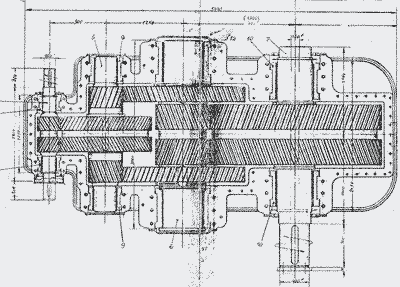

ZM1600 OriginalzeichnungDownload PDF-File

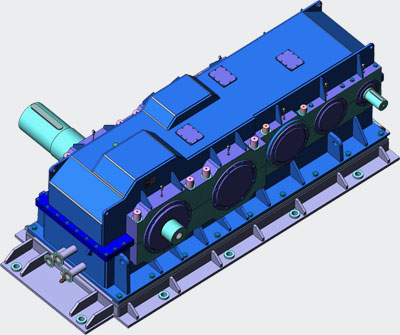

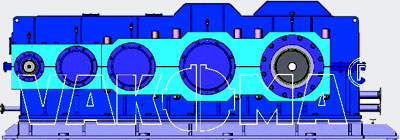

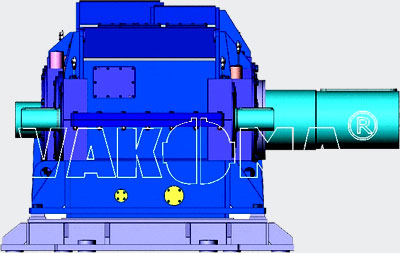

VAKOMA 1606V MaßblattDownload PDF-File
