Редуктор для мельниц типа ZM1600

Оригинальный производитель Mafa Dessau, GDW
Назначение Цементные мельницы
Номинальная мощность / мощность двигателя 1600 об/мин
Коэффициент расчета / коэффициент режима эксплуатации 1,6 (расчет без нормированного метода)
Число оборотов привода 1000 об/мин
Передаточное число 58,79 и 54,10
Применяемая опора Подшипники скольжения
Масса редуктора ок. 80000 кг (без вспомогательного привода)
Возможность ремонта оригинального редуктора Большие затраты, поскольку компоненты - тяжелые. Ступени передачи с термообработанными зубьями не рассчитаны на продолжительную работу (т. е. не соответствуют критериям долговременной прочности).

Вариант замены 1:
Редуктор типа VAKOMA® 1606V-1

Мощность 1600 об/мин
Коэффициент режима эксплуатации 2,0 (расчет в соответствии с нормой DIN 3990)
Число оборотов привода 1000 об/мин
Передаточное число 57,975
Применяемая опора Подшипники качения
Масса ок. 54000 кг
С опорной рамой для привязки к фундаменту.

Вариант замены 2:

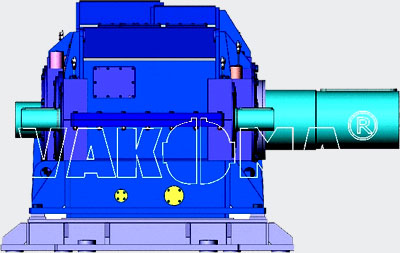

Редуктор типа VAKOMA® 1606V-2

Мощность 1,00 об/мин
Коэффициент режима эксплуатации 2,0 (расчет в соответствии с нормой DIN 3990)
Число оборотов привода 1000 об/мин
Передаточное число 54,497
Применяемая опора Подшипники качения
Масса ок. 54000 кг

Указание
Старый редуктор типа ZM1600 заменяется редуктором типа VAKOMA® 1606V-1 или типа VAKOMA® 1606V-2, снабженным ступенями передачи, рассчитанными на продолжительную работу с соответствующими критериями долговременной прочности. Подшипники качения рассчитаны на > 100000 ч (ок. 14 лет). Выходной вал может поставляться со сквозным отверстием или без него. Требуется небольшая адаптация к фундаменту. Рекомендуется согласование по привязке к фундаменту. Вместе с поставкой редуктора взамен старого рекомендуется поставка нового вспомогательного привода. Возможно проектирование мембранной муфты на выходной стороне.

Тип ZM1600 - оригинальный чертежСкачать pdf-файл
Тип VAKOMA® 1606V - габаритный чертежСкачать pdf-файл
